Niezawodność

Canopy

ZB 5-6 VSD⁺

Product
On
Off
Labels
On
Off

front view

back view

  1. 1

    Protecting electrical cubicle

  2. 2

    Compact and low heat rejection frequency drive

  3. 3

    Magnetic bearing controller

  4. 4

    Minimum internal temperature with heat exchanger cooling fan

  5. 5

    Actuated modulating blow-off valve

  6. 6

    Integrated blow-off silencer

  7. 7

    High-efficient process air filters

  8. 8

    Separated process air inlet

  9. 9

    Magnetic bearing turbo blower

  10. 10

    Check valve

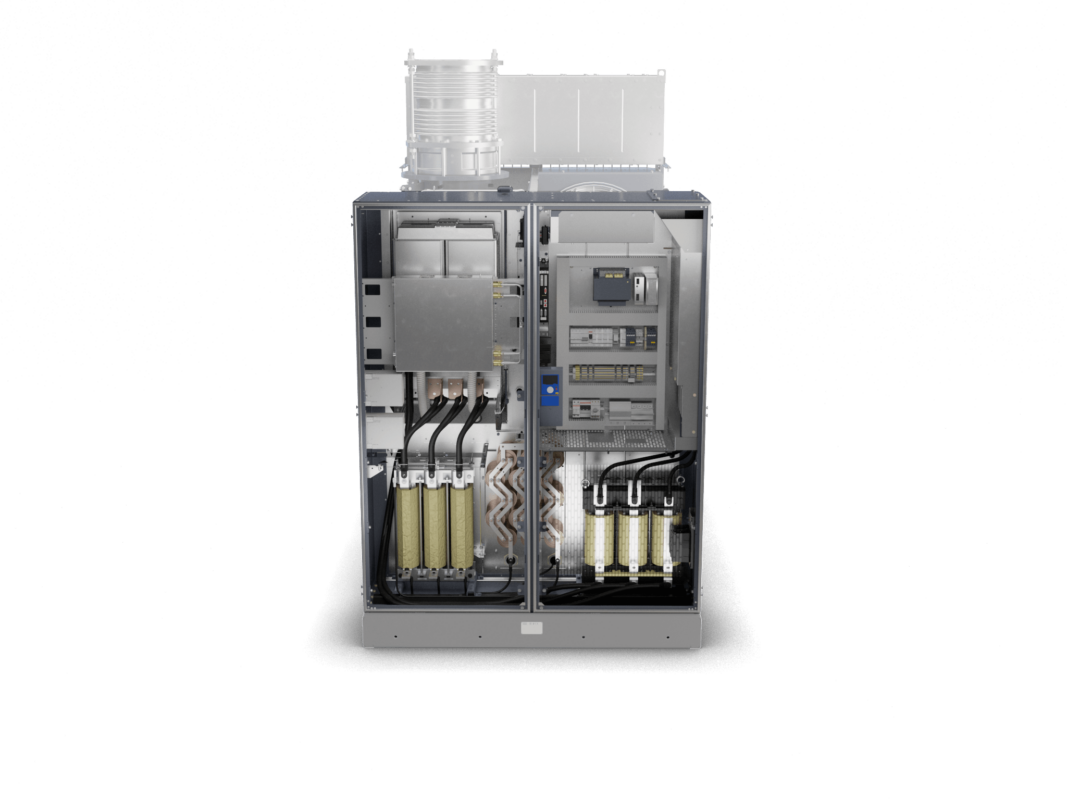

  1. Protecting electrical cubicle

    W szafie rozdzielczej zastosowano wysoce zaawansowane rozwiązania, aby zapewnić niezawodne działanie urządzenia i sieci, do której jest ono podłączone:

    • Zakłócenia harmoniczne są tłumione przez filtry przeciwzakłóceniowe w sieci

    • Dławiki prądu przemiennego chronią przed wartościami szczytowymi wysokiego napięcia

    • Sterownik urządzenia

    • Napęd o zmiennej prędkości obrotowej i wysokiej częstotliwości

    • Przetwornica DC/DC służy do zasilania sterownika łożyska magnetycznego w przypadku przerwy w dopływie energii elektrycznej

    • Sterownik łożyska magnetycznego dynamicznie dostosowuje położenia wałka dmuchawy

    • Filtry LC chronią silnik z magnesami trwałymi

  2. Compact and low heat rejection frequency drive

    • Napęd o zmiennej prędkości obrotowej i wysokiej częstotliwości to podzespół, który gwarantuje optymalną pracę silnika

    • Chłodzone wodą urządzenie zapewnia minimalną ilość odprowadzanego ciepła oraz pozwala spełnić wymogi dotyczące wymiarów

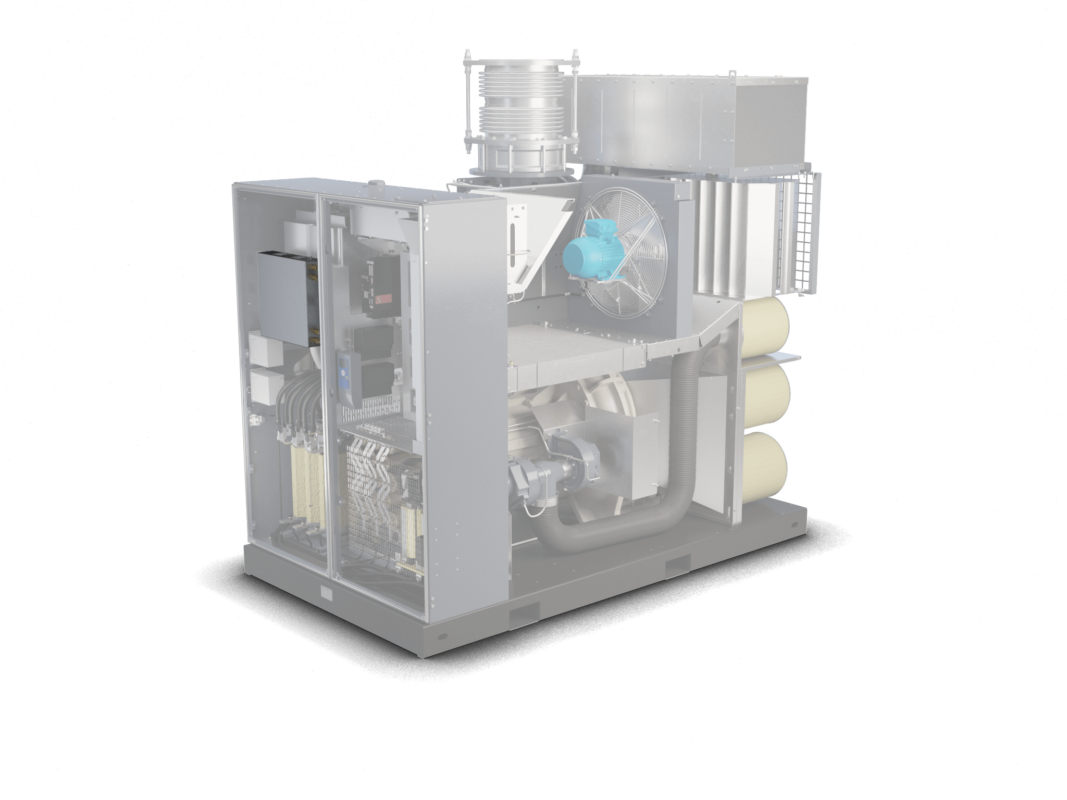

  3. Magnetic bearing controller

    • Gromadzi dane z czujników położenia, aby dynamicznie regulować pozycję wału

    • Pełna regulacja wirnika jest możliwa dzięki dostosowywaniu siły magnetycznej

    • W przypadku przerwy w dopływie energii elektrycznej nie jest wymagane żadne zewnętrzne źródło zasilania ani zasilacz UPS. Energia jest pobierana z napędu o zmiennej częstotliwości poprzez przetwornicę DC/DC.

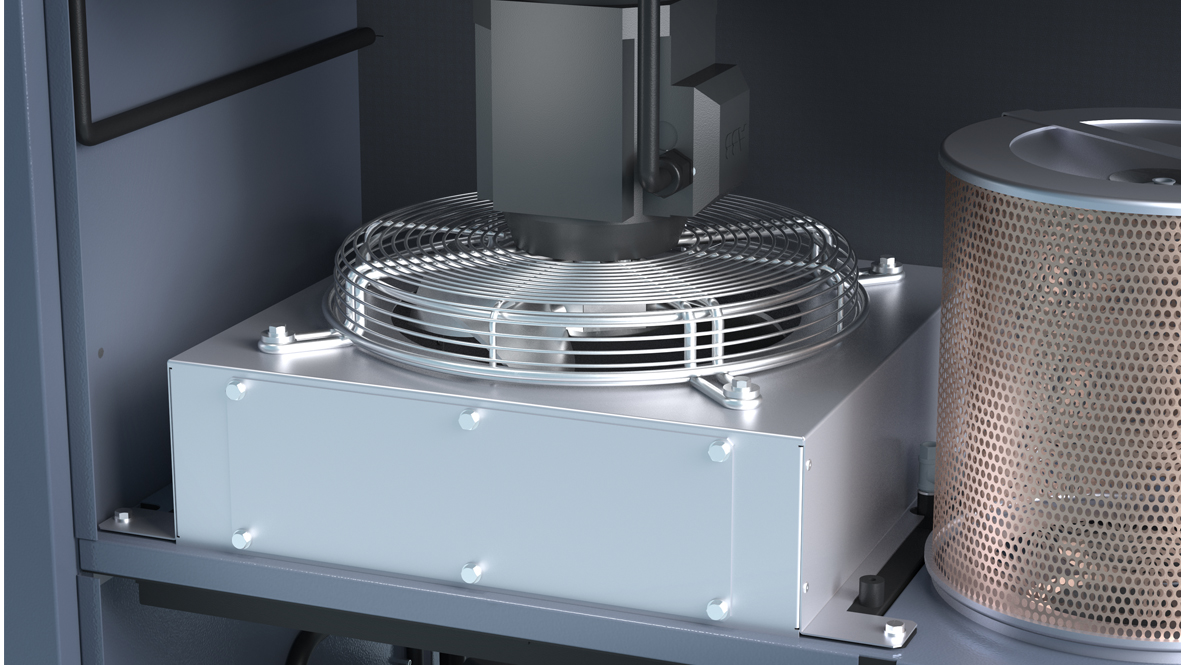

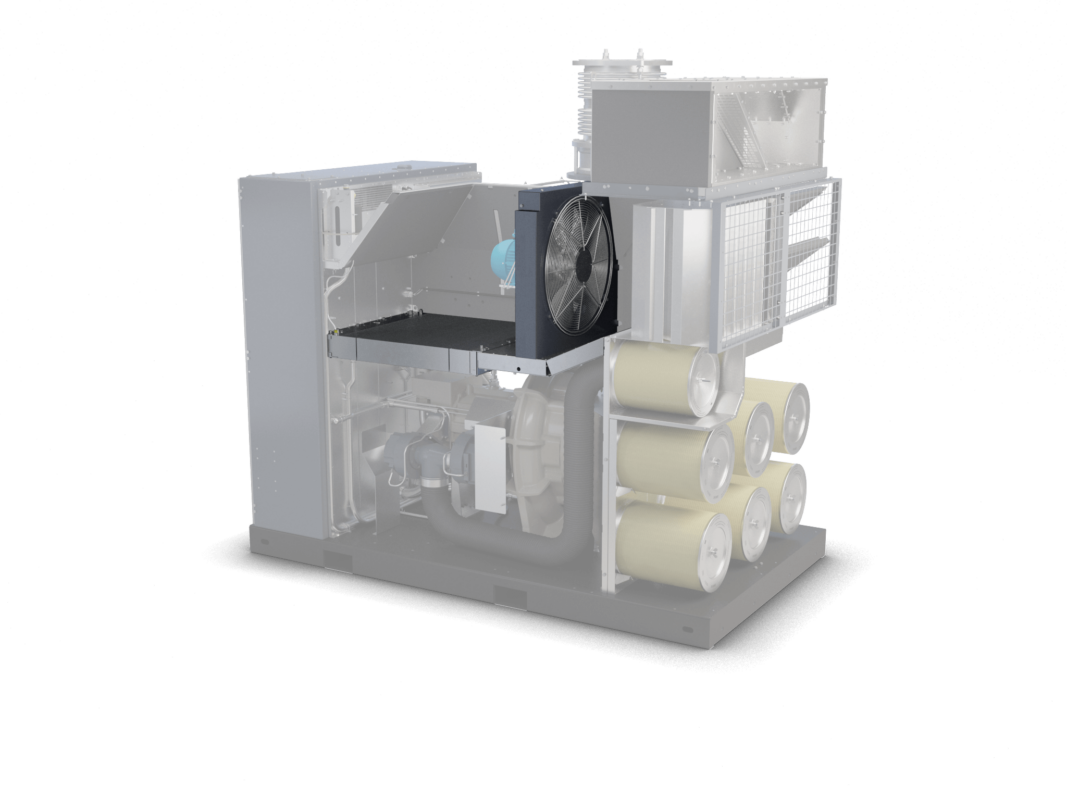

  4. Minimum internal temperature with heat exchanger cooling fan

    • Zmniejsza temperaturę wody chłodzącej dla silnika z magnesami trwałymi i napędu

    • Schładza mechaniczne podzespoły wewnątrz maszyny, aby zapewnić najniższą temperaturę roboczą i najdłuższy cykl eksploatacji

    • Scentralizowany układ powietrza chłodzącego w jednej lokalizacji w górnej części maszyny gwarantuje wentylację i odprowadzanie ciepła

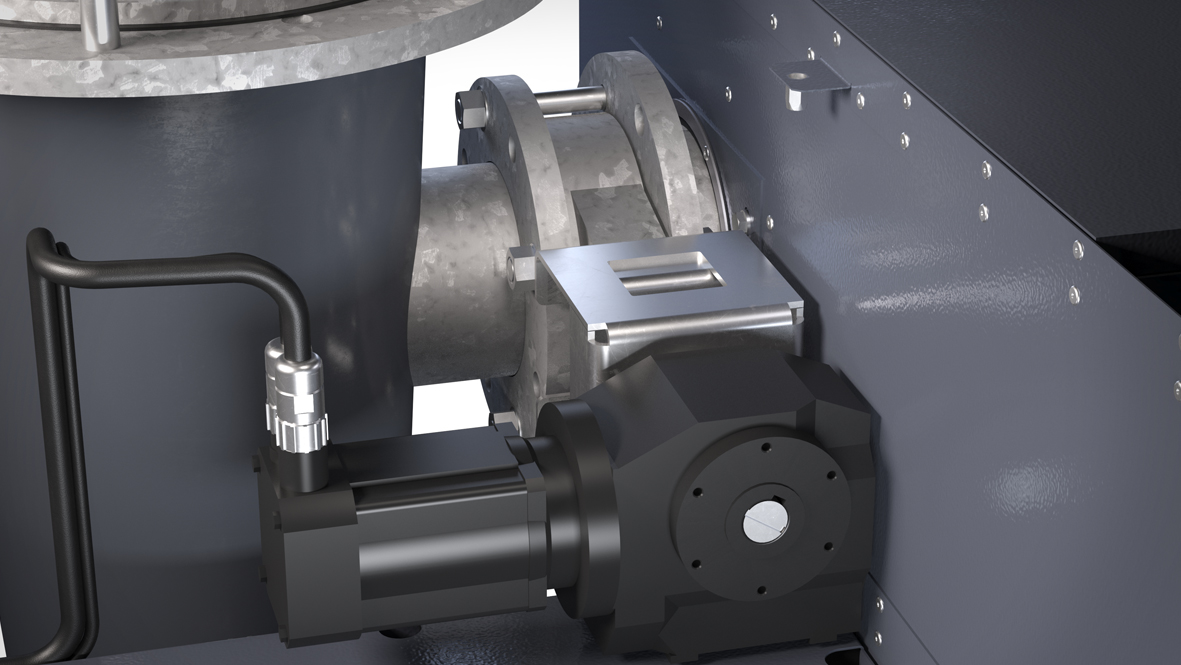

  5. Actuated modulating blow-off valve

    • Zintegrowany i zamontowany fabrycznie zawór wydmuchowy sterowany modulacyjnie chroni dmuchawę przed przegrzaniem

    • Zapewnia płynne działanie w przypadku nagłych zmian w procesie

    • Zaawansowany algorytm sterowania zapewnia najwyższą wydajność pracy przy rozszerzonym zakresie przepływu roboczego (od 100 do 0%) oraz przy nieograniczonej liczbie uruchomień i zatrzymań

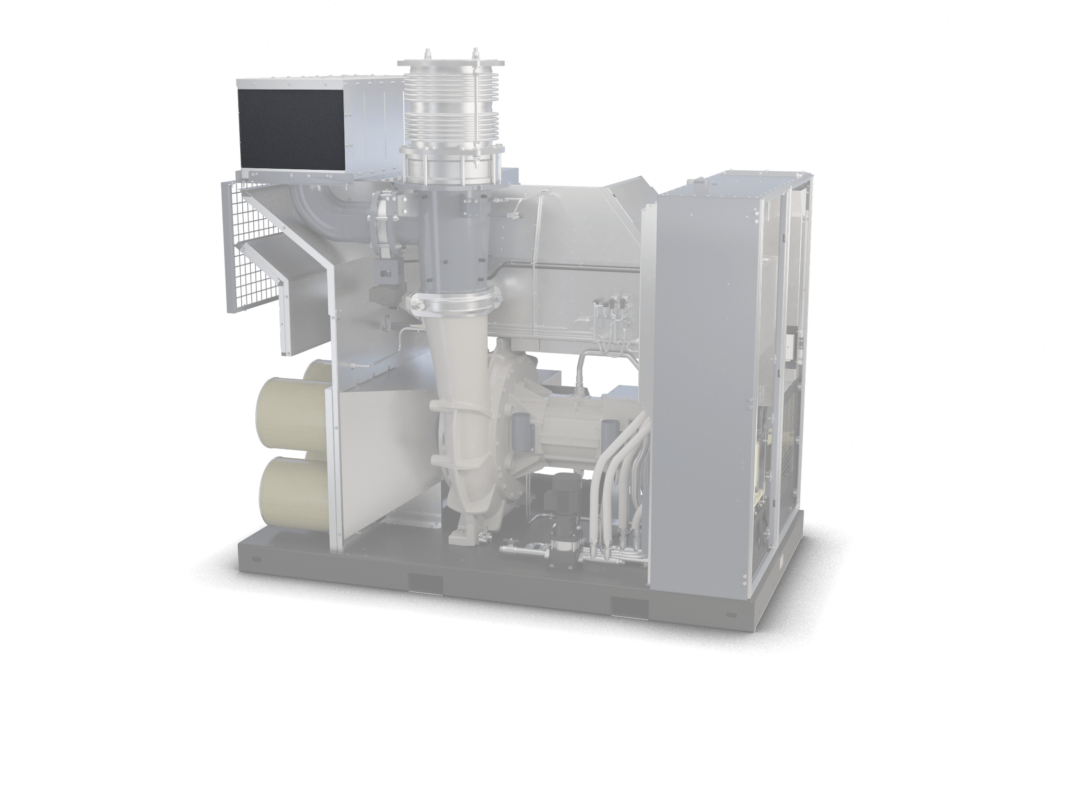

  6. Integrated blow-off silencer

    • Zintegrowany i montowany fabrycznie tłumik na wydmuchu zmniejsza poziom hałasu podczas wydmuchu

    • Ograniczony poziom hałasu dzięki wewnętrznym obrotom

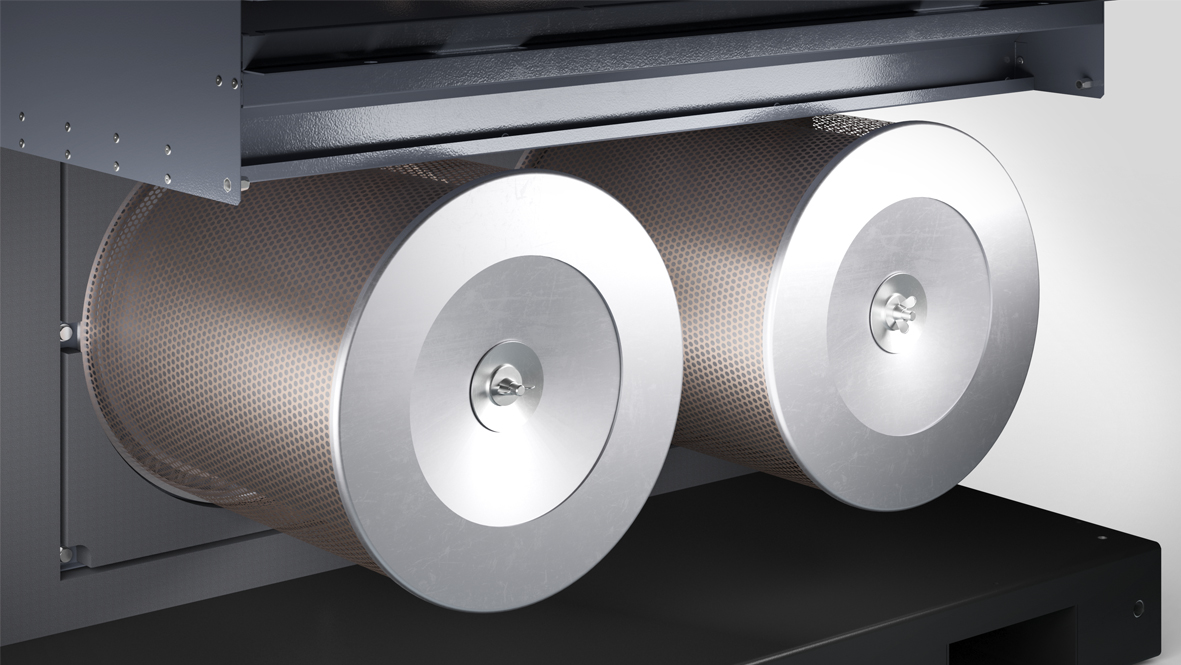

  7. High-efficient process air filters

    • Oddzielny obieg powietrza procesowego gwarantuje najniższą temperaturę na wlocie oraz największe masowe natężenie przepływu

    • Równoległe filtry o wysokiej skuteczności

    • Umieszczenie ich z tyłu maszyny zapewnia łatwy dostęp i możliwość wymiany

  8. Separated process air inlet

    • Kolektor prowadzi powietrze od wlotu do wirnika dmuchawy, aby oddzielić je od wewnętrznego ciepła

    • Zachowuje minimalną temperaturę powietrza procesowego, aby zwiększyć masowe natężenie przepływu zapewniane przez dmuchawę

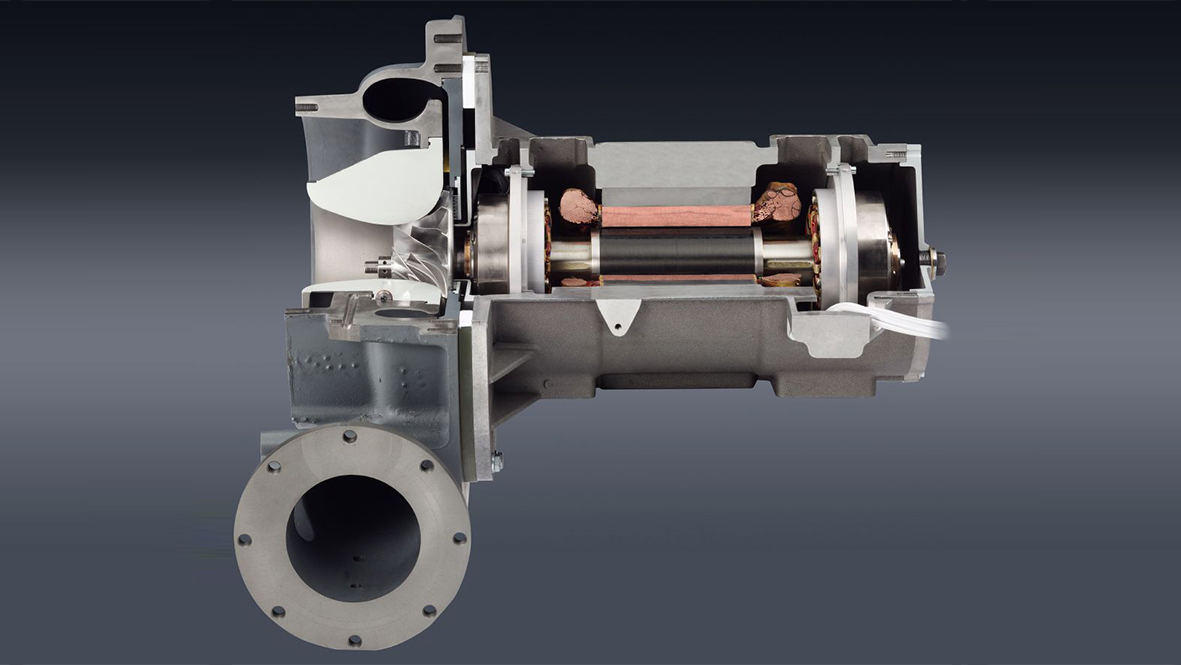

  9. Magnetic bearing turbo blower

    • Technologia łożysk magnetycznych zapewnia niezawodność we wszystkich zadaniach niezależnie od warunków panujących w dalszej części instalacji

    • Chłodzony wodą silnik z magnesami trwałymi umożliwia zachowanie najniższej temperatury roboczej oraz zapewnia najdłuższy cykl eksploatacji podzespołów

  10. Check valve

    • Bardzo wydajny zawór zwrotny chroni dmuchawę, gdy nie pracuje

    • Najniższe spadki ciśnienia ograniczają negatywny wpływ na wydajność maszyny

ZB 7 VSD⁺

Product
On
Off
Labels
On
Off

front view

back view

  1. 1

    Check valve

  2. 2

    Integrated blow-off silencer

  3. 3

    Minimum internal temperature with heat exchanger cooling fan

  4. 4

    Separated process air inlet

  5. 5

    High-efficient process air filters

  6. 6

    Magnetic bearing turbo blower

  7. 7

    Compact and low heat rejection frequency drive

  8. 8

    Magnetic bearing controller

  9. 9

    Protecting electrical cubicle

  10. 10

    Actuated modulating blow-off valve

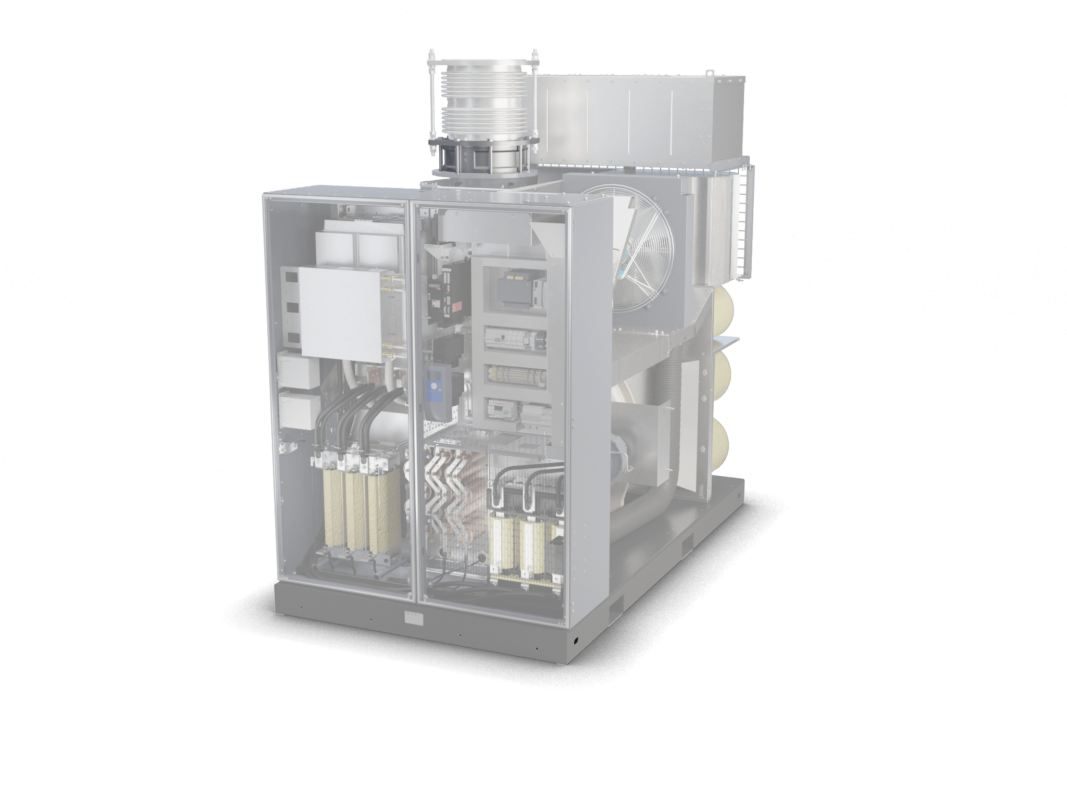

  1. Check valve

    • Bardzo wydajny zawór zwrotny chroni dmuchawę, gdy nie pracuje

    • Najniższe spadki ciśnienia ograniczają negatywny wpływ na wydajność maszyny

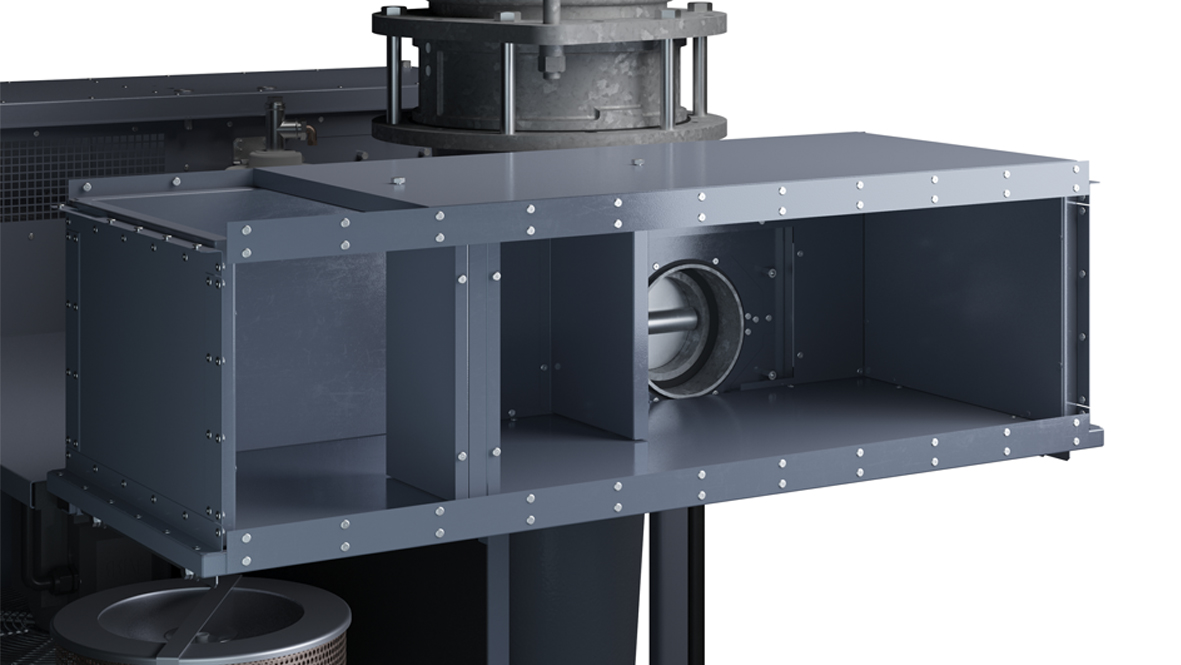

  2. Integrated blow-off silencer

    • Zintegrowany i montowany fabrycznie tłumik na wydmuchu zmniejsza poziom hałasu podczas wydmuchu

    • Ograniczony poziom hałasu dzięki wewnętrznym obrotom

  3. Minimum internal temperature with heat exchanger cooling fan

    • Zmniejsza temperaturę wody chłodzącej dla silnika z magnesami trwałymi i napędu

    • Schładza mechaniczne podzespoły wewnątrz maszyny, aby zapewnić najniższą temperaturę roboczą i najdłuższy cykl eksploatacji

    • Scentralizowany układ powietrza chłodzącego w jednej lokalizacji w górnej części maszyny gwarantuje wentylację i odprowadzanie ciepła

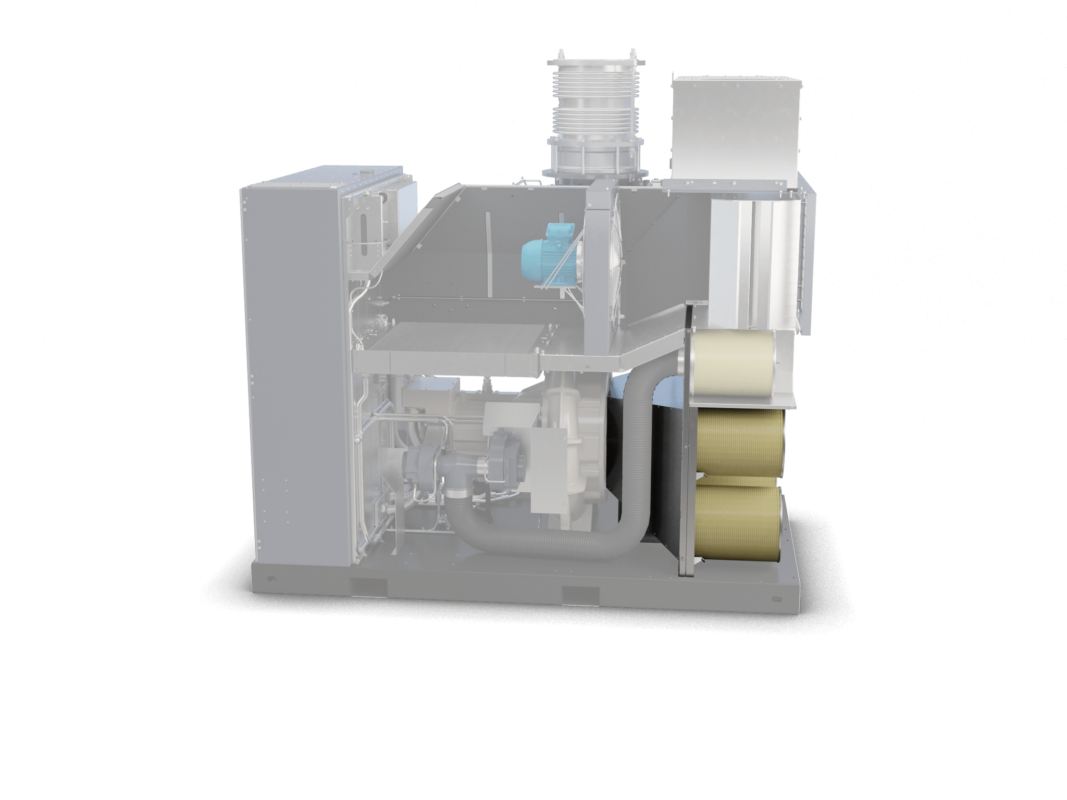

  4. Separated process air inlet

    • Kolektor prowadzi powietrze od wlotu do wirnika dmuchawy, aby oddzielić je od wewnętrznego ciepła

    • Zachowuje minimalną temperaturę powietrza procesowego, aby zwiększyć masowe natężenie przepływu zapewniane przez dmuchawę

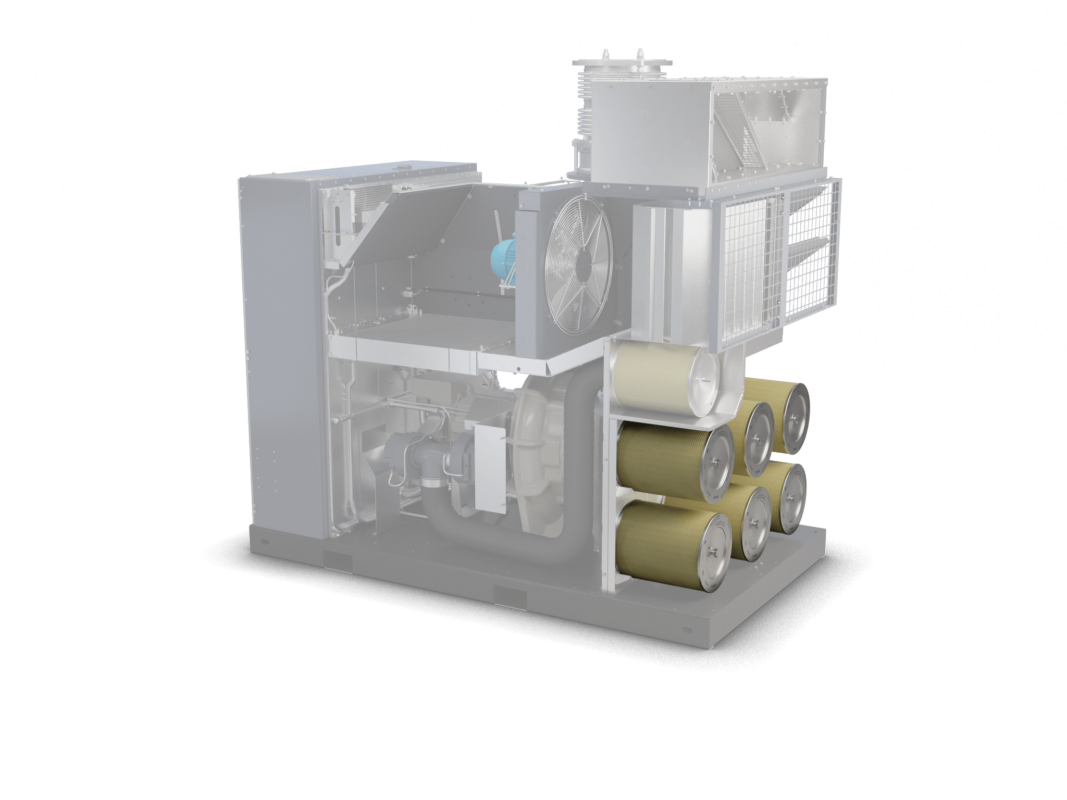

  5. High-efficient process air filters

    • Oddzielny obieg powietrza procesowego gwarantuje najniższą temperaturę na wlocie oraz największe masowe natężenie przepływu

    • Równoległe filtry o wysokiej skuteczności

    • Umieszczenie ich z tyłu maszyny zapewnia łatwy dostęp i możliwość wymiany

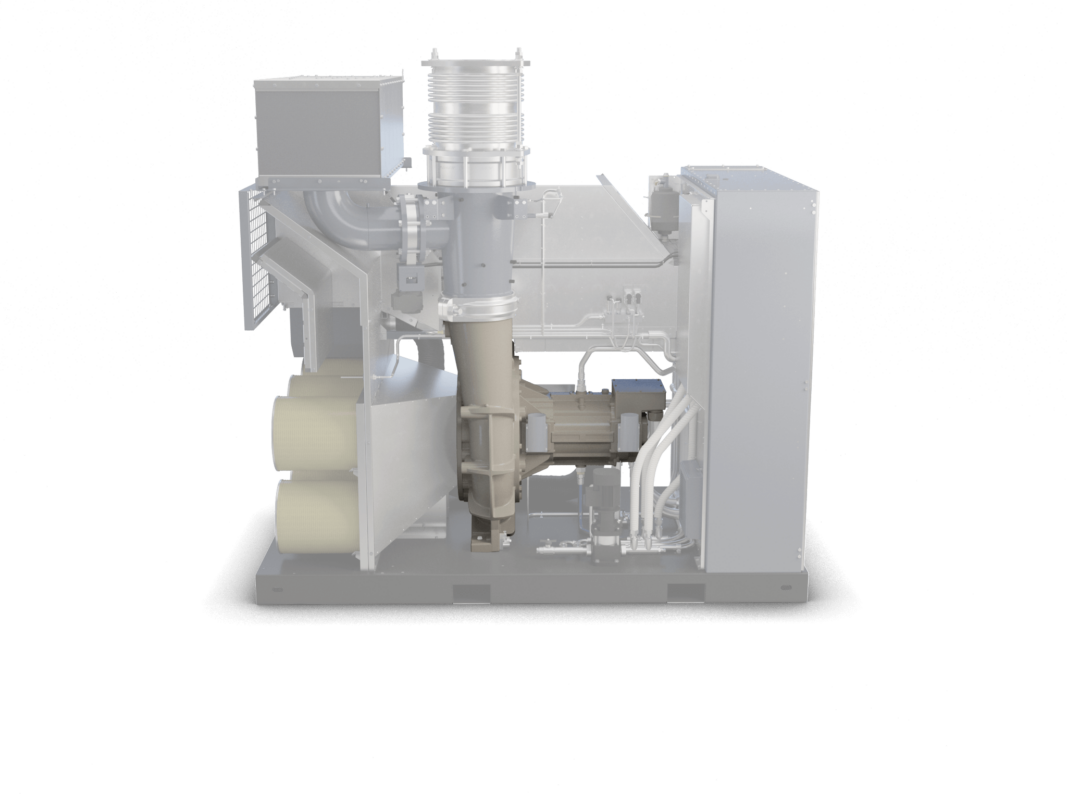

  6. Magnetic bearing turbo blower

    • Technologia łożysk magnetycznych zapewnia niezawodność we wszystkich zadaniach niezależnie od warunków panujących w dalszej części instalacji

    • Chłodzony wodą silnik z magnesami trwałymi umożliwia zachowanie najniższej temperatury roboczej oraz zapewnia najdłuższy cykl eksploatacji podzespołów

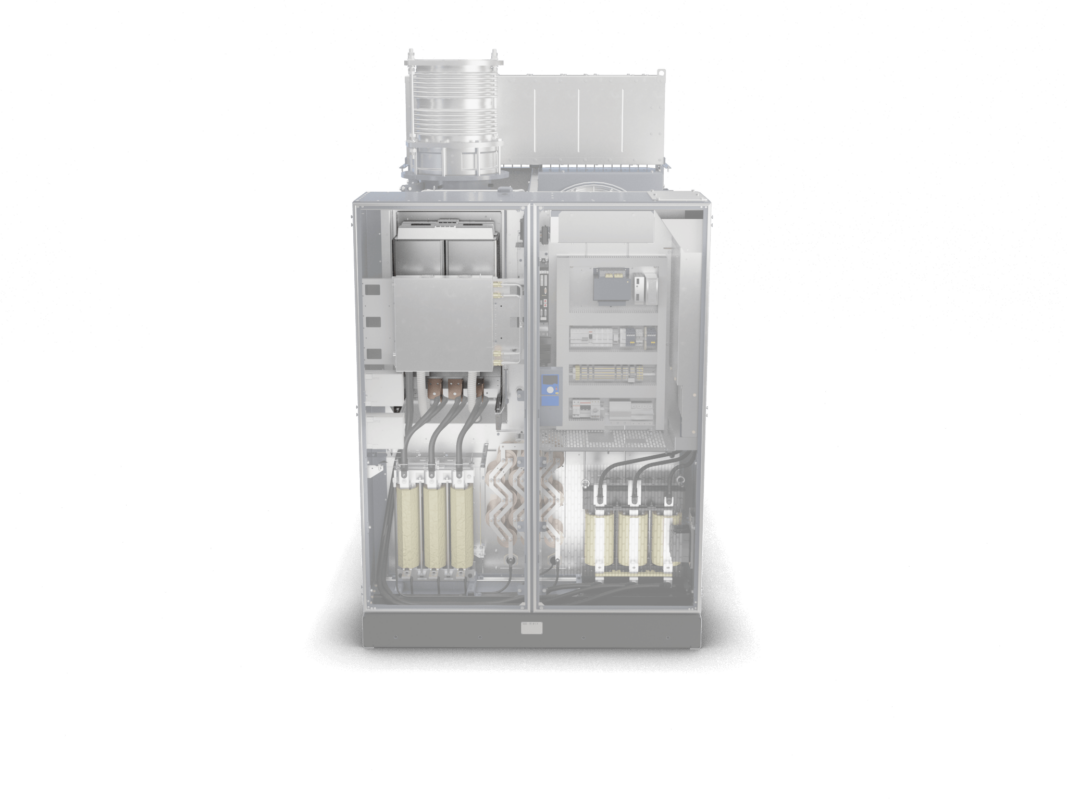

  7. Compact and low heat rejection frequency drive

    • Napęd o zmiennej prędkości obrotowej i wysokiej częstotliwości to podzespół, który gwarantuje optymalną pracę silnika

    • Chłodzone wodą urządzenie zapewnia minimalną ilość odprowadzanego ciepła oraz pozwala spełnić wymogi dotyczące wymiarów

  8. Magnetic bearing controller

    • Gromadzi dane z czujników położenia, aby dynamicznie regulować pozycję wału

    • Pełna regulacja wirnika jest możliwa dzięki dostosowywaniu siły magnetycznej

    • W przypadku przerwy w dopływie energii elektrycznej nie jest wymagane żadne zewnętrzne źródło zasilania ani zasilacz UPS. Energia jest pobierana z napędu o zmiennej częstotliwości poprzez przetwornicę DC/DC.

  9. Protecting electrical cubicle

    W szafie rozdzielczej zastosowano wysoce zaawansowane rozwiązania, aby zapewnić niezawodne działanie urządzenia i sieci, do której jest ono podłączone:

    • Zakłócenia harmoniczne są tłumione przez filtry przeciwzakłóceniowe w sieci

    • Dławiki prądu przemiennego chronią przed wartościami szczytowymi wysokiego napięcia

    • Sterownik urządzenia

    • Napęd o zmiennej prędkości obrotowej i wysokiej częstotliwości

    • Przetwornica DC/DC służy do zasilania sterownika łożyska magnetycznego w przypadku przerwy w dopływie energii elektrycznej

    • Sterownik łożyska magnetycznego dynamicznie dostosowuje położenia wałka dmuchawy

    • Filtry LC chronią silnik z magnesami trwałymi

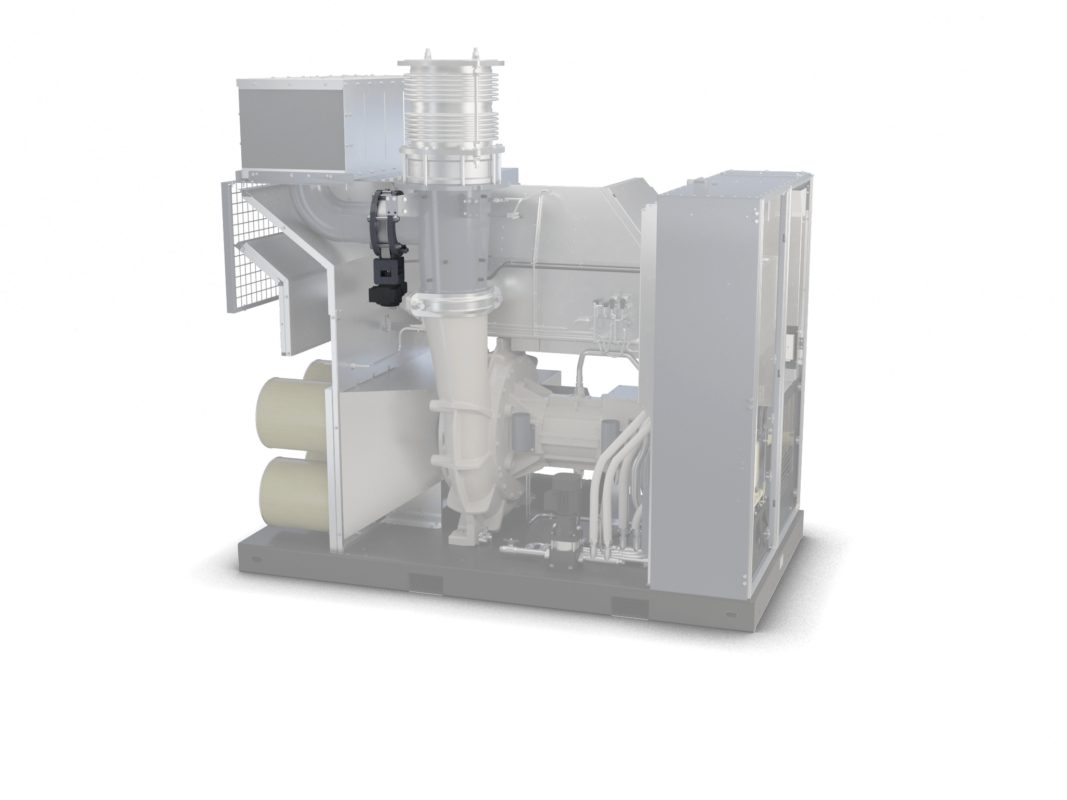

  10. Actuated modulating blow-off valve

    • Zintegrowany i zamontowany fabrycznie zawór wydmuchowy sterowany modulacyjnie chroni dmuchawę przed przegrzaniem

    • Zapewnia płynne działanie w przypadku nagłych zmian w procesie

    • Zaawansowany algorytm sterowania zapewnia najwyższą wydajność pracy przy rozszerzonym zakresie przepływu roboczego (od 100 do 0%) oraz przy nieograniczonej liczbie uruchomień i zatrzymań
